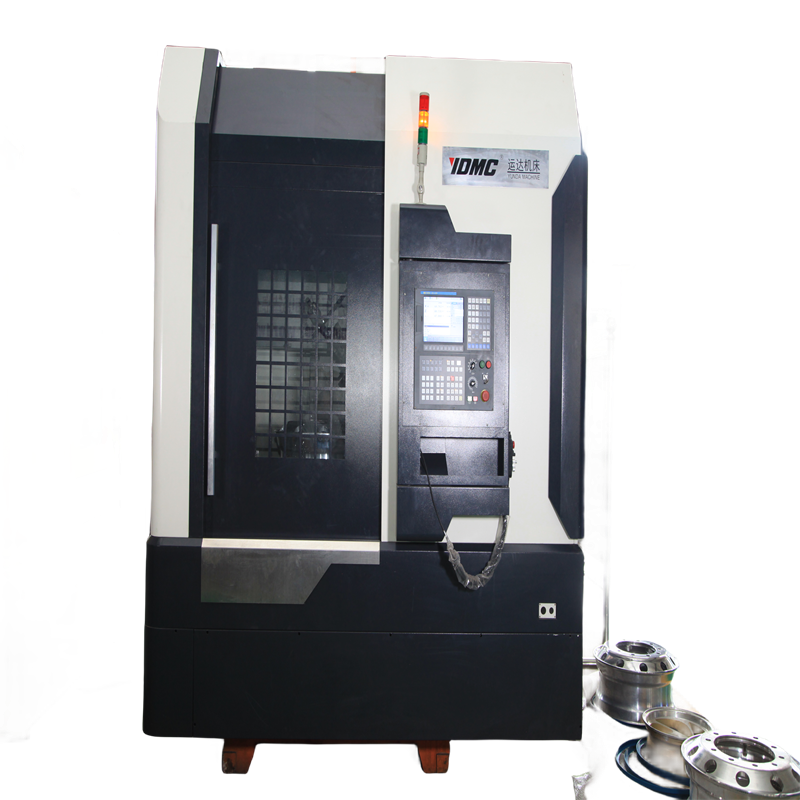

Aluminum wheel CNC Lathe

Swing Diameter 800 mm

Max.machining Diameter 700 mm

Send Email:

jinghua@jhimt.com

Products DETAILS

Aluminum wheel CNC Lathe

Swing Diameter

800 mm

Max.Diameter

700 mm

Processing Height

350 mm

Spindle Speed

50-100 rpm

Table speed series

Frequency conversion/servo

Max. travel of tool holder

Horizontal 350 mm

Vertical     380 mm

Moving speed of tool holder

0.1~8000

Motor Power

4 KW

Feed Motor torque

15 N.m

Outline Dimension

2500×2200×3200 mm

Weight

about 4500 kgs

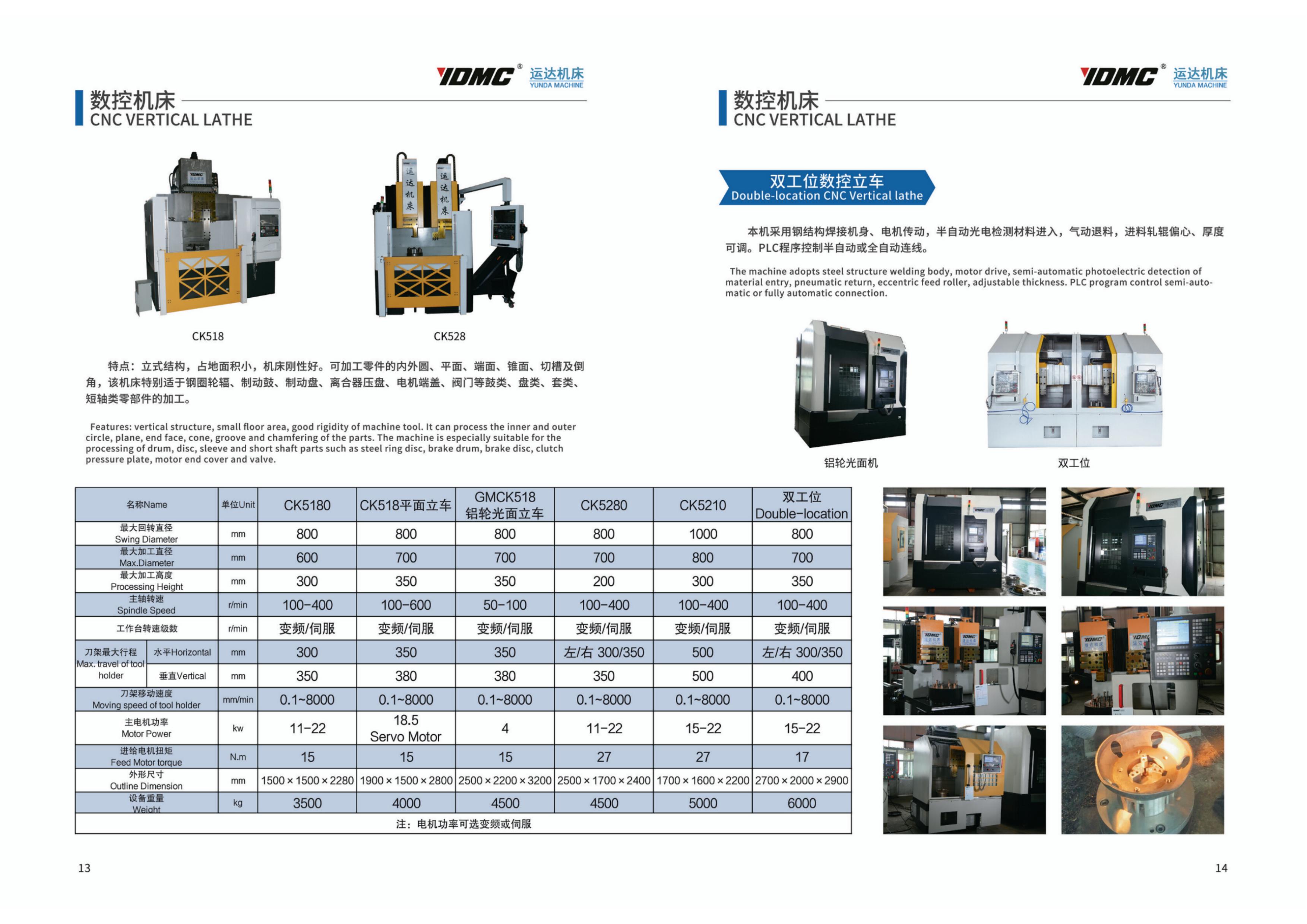

名称Name 单位Unit CK5180 CK518平面立车 GMCK518
铝轮光面立车 		CK5280 CK5210 双工位

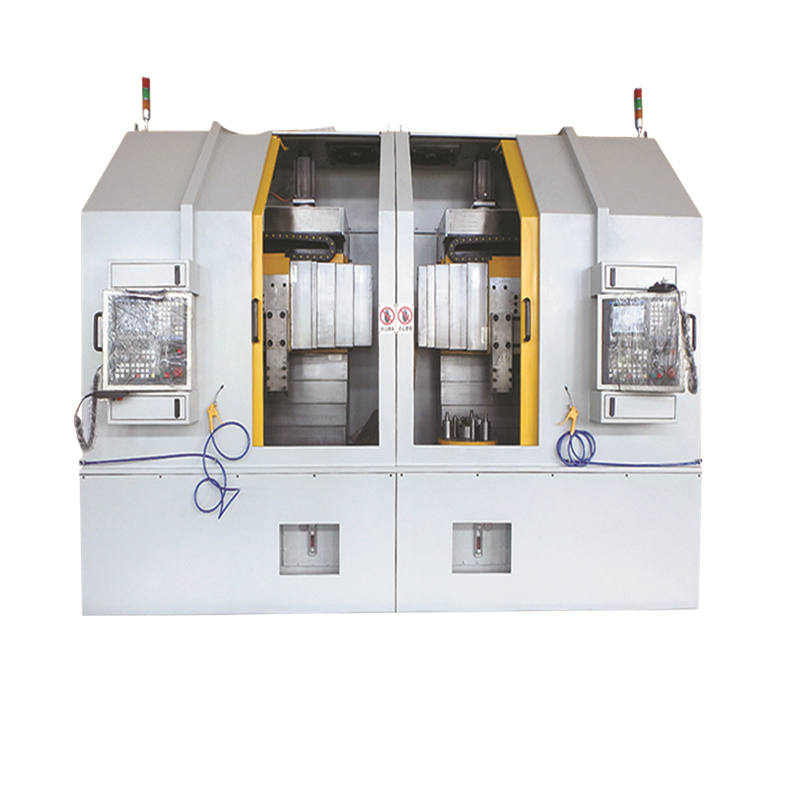

Double-location
最大回转直径
Swing Diameter 		mm 800 800 800 800 1000 800
最大加工直径
Max.Diameter 		mm 700 700 700 700 800 700
最大加工高度
Processing Height 		mm 300 350 350 200 300 350
主轴转速
Spindle Speed 		r/min 100-400 100-600 50-100 100-400 100-400 100-400
工作台转速级数 r/min 变频CONVERTER 伺服SERVO 变频CONVERTER 变频CONVERTER 变频CONVERTER 变频CONVERTER
刀架最大行程
Max. travel of tool holder 		水平Horizontal mm 300 350 350 左/右 300/350 500 左/右 300/350
垂直Vertical mm 350 380 380 350 500 400
刀架移动速度
Moving speed of tool holder 		mm/min 0.1~8000 0.1~8000 0.1~8000 0.1~8000 0.1~8000 0.1~8000
主电机功率
Motor Power 		kw 11-22 18.5
Servo Motor 		4 11-22 15-22 15-22
进给电机扭矩
Feed Motor torque 		N.m 15 17 19 19 19 17
外形尺寸
Outline Dimension 		mm 1500×1500×2280 1900×1500×2800 2500×2200×3200 2500×1700×2400 1700×1600×2200 2700×2000×2900
设备重量
Weight 		kg 3800 4500 4500 4500 5000 6000
注：电机功率可选变频或伺服SERVO MOTOR optional, Larger models CNC Vertical Lathes optional upon request. Standard China HNC808 CNC system, Siemens 808/828 optional
